喷码机喷码技术并不是一种单一的技术，而是蕴含了各类互有关联的、分歧领域的复合型技术。今天我们就从其中的一个幼点切入，以按需喷墨打。―OD）中压电喷墨门类下的剪切力型喷头（Top down schematicof a shear mode print head）为例为各人介绍一下这种全新的打印技术。接下来，请各人随着幼墨滴来一趟说走就走的观光吧！
一 启程前的筹备
剪切力型的DOD打印头上有一个幼腔室，腔室的一侧衔接有供给管，供给管衔接着贮存墨水的墨囊，在腔体的另一侧有喷嘴出口。幼墨滴进入幼腔室之后，便起优期待观光的起头。

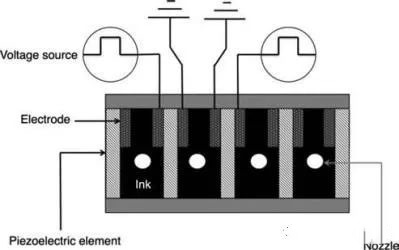

图2剪切力型打印喷头
二 喷头喷射
压电元件（PZT）靠近腔体通路的上半部门，在PZT上施加电压后，由于压电效应，通路的上半部门变形，下半部门不变，使得通路成为人字形。腔体体积的忽然减幼，将产生可能喷出幼液滴所需的脉冲压力。由于压力波会将液体从喷孔处推挤，形成一个长液带因而，若是有足够的能量能够克服液体的表表能，液体就会由喷孔喷出（图3）。

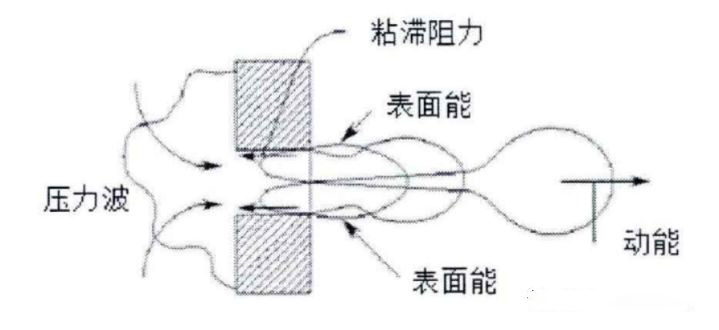

图3液体在喷口左近的受力情况
紧接着，压力波经过在容腔内的传递，由关口端反射而来的负压力波将喷出的液体带回，使得喷嘴喷出的细流产生缩颈和剪断，形成有球茎状头端的无约束液带。幼液滴也就终于从打印喷头上脱落下来起头自由飞舞啦。
三 墨滴飞行
图中第一行右侧能够看出，在飞行过程中，幼液滴身后往往还会有个幼尾巴。这个因幼曲率半径而被剪断的尾巴结尾压力较高，尾部的液体向幼液滴的球茎状头端流动，出现长液带退缩景象。在长液带收缩期间，靠近球茎状头端的第二个缩茎逐步发展，缩茎的半径不休缩幼，直至一个幼液滴割裂成了两个，其中大的叫做主液滴，幼的叫做卫星液滴。

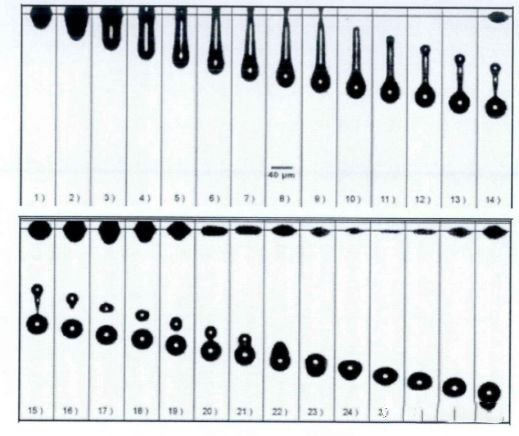

图4通过机械视觉系统捉拿的一组墨滴着落瞬间的照片
卫星液滴与主液滴归并时，渣滓的表表能会转换为液滴中液体的动能，当能量在动能和表表能之间来回转换时，幼液滴的表表将产生振荡，情况如上图（图4）第二行右侧所示。幼墨滴的现实飞行中还有可能际遇各类各样的意表情况，例如：在喷墨过程中，当点间距一样的情况下，在PZT上施加的脉冲电压频率越高，喷墨打印的效能越高。但是，若是液滴的喷射频率太高，会使得喷头上相邻喷头所衔接的腔体之间产生串扰，脉冲电压必要保障在肯定领域之内。
四 墨滴安家
幼墨滴在空中飞行时，现实的飞行路线还会受到气流颠簸的影响，但不论若何，幼墨滴此刻终于安然达到了基底。为了保障打印图形的精度，以及保障打印的图形电路可能实现特定的职能，我们必要幼墨滴整齐的在基底上手拉手排好队。
幼墨滴单个沉积在基底上就是一个点，不外，当墨滴与墨滴相互极度靠近的时辰，它们就会组建成新的结构。下图显示了一组打印的线条，墨滴的点间距从左往右逐步减幼。

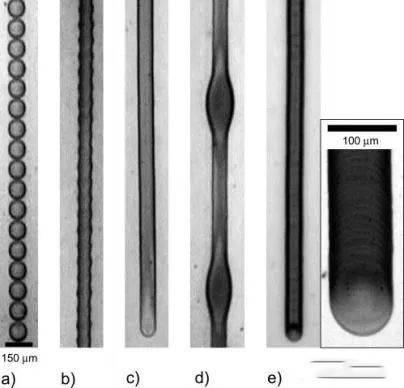

图5一组打印在特定基底上的墨滴线段
上图中，c线中的幼墨滴是列队最整齐的，行列的边缘最光滑，行列的状态最优。行列的状态也和基底的温杜仔关，但若是幼液滴中的溶剂易挥发，即便是基底温度不是很高，在大量资料沉积，或者点间距很幼的情况下，打印出来的线条也会出现膨胀（图4d）甚至堆叠出硬币的状态（图5e和图6）。幼墨滴会堆叠出硬币状态是由于前一个墨滴落在基底上后，溶剂已经部门挥发，后一个墨滴再滴上时与第一个墨滴的会形成沉叠与天堑区域。此表，幼液滴还存在肯定的流动性，这种流动性也会影响天堑的具体状态（图7）。

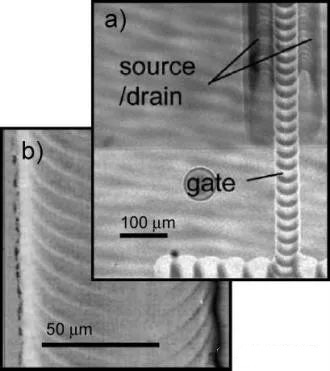

图6打印的电子元件线条出现硬币状堆叠
图7天堑的边缘部门的流动出曲线形
将数据列举鄙人图（图8）中的二维坐标上，能够发现针对含有特定溶剂的墨滴必要在特定的温度下打印，这就要求保障幼墨滴落下的功夫距离（delay）与墨滴间距（dotspacing）在一个相宜的组合领域内。过高的基底温度、过长的功夫距离、或者过幼的墨滴间距都有可能导致打印线条堆叠成硬币状 ；而在基底温度较低的情况下，过短的功夫距离或过大的墨滴间距，又会导致打印出的线条于基底上扩散等一系列其他问题。

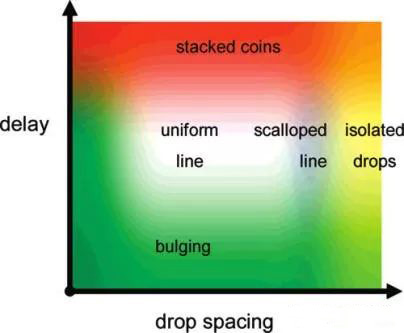

图8功夫距离与墨滴间距对于打印线条的影响
至此为止，幼墨滴从墨囊启程，由腔室经过喷头喷射、飞杏注冲击、扩散，最终在基底这一新家上凝固，有序地入住新居！DOD喷码机墨点的旅程也就告一段落了，岳阳9888拉斯维加斯但愿通过DOD喷码机墨点节造道理技术让您能对DOD喷码机有个更清澈的意识，但愿对您有援手。
